吸音板,木质吸音板,广东佛山声泰吸音板生产厂家

声泰品牌,品质传承

国内大型声学材料生产供应商

全国咨询热线

4006691831 品牌吸音板厂家
当前位置: 网站首页 > 隔音材料 > 吸音棉 >

玻璃纤维吸音棉ST-98

文章出处:佛山声泰建筑材料有限公 人气:发表时间:2014-11-03 11:19

玻璃纤维吸音棉ST-98

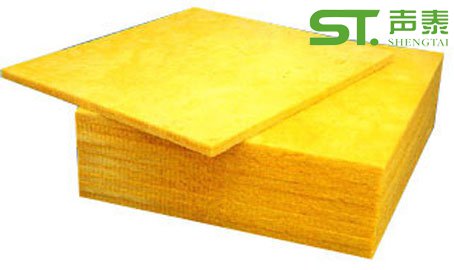

玻璃纤维吸音棉

产品名称: 玻璃纤维吸音棉
玻璃纤维吸音棉产品说明:
   玻璃纤维吸音棉,是一种人造无机纤维。玻璃纤维吸音棉采用石英砂、石灰石、白云石等天然矿石为主要原料,配合一些纯碱、硼砂等化工原料熔成玻璃。在融化状态下,借助外力吹制式甩成絮状细纤维,纤维和纤维之间为立体交叉,互相缠绕在一起,呈现出许多细小的间隙。这种间隙可看作孔隙。因此,玻璃棉可视为多孔材料,具有良好的绝热、吸声性能。

    玻璃纤维吸音棉对声音中高频有较好的吸声性能。影响吸音棉吸声性能的主要因素是厚度、密度和空气流阻等。密度是每立方米材料的重量。空气流阻是单位厚度时材料两侧空气气压和空气流速之比。空气流阻是影响吸音棉吸声性能最重要的因素。流阻太小,说明材料稀疏,空气振动容易穿过,吸声性能下降;流阻太大,说明材料密实,空气振动难于传入,吸声性能亦下降。对于吸音棉来讲,吸声性能存在最佳流阻。在实际工程中,测定空气流阻比较困难,但可以通过厚度和容重粗略估计和控制。
1、随着厚度增加,中低频吸声系数显著地增加,但高频变化不大(高频吸收总是较大的)。
2、厚度不变,容重增加,中低频吸声系数亦增加;但当容重增加到一定程度时,材料变得密实,流阻大于最佳流阻,吸声系数反而下降。

   对于厚度超过5cm的容重为16Kg/m3的吸音棉,低频125Hz约为0.2,中高频(>500Hz)的吸声系数已经接近于1了。当厚度由5cm继续增大时,低频的吸声系数逐渐提高,当厚度大于1m以上时,低频125Hz的吸声系数也将接近于1。当厚度不变,容重增大时,吸音棉的低频吸声系数也将不断提高,当容重接近110kg/m3时吸声性能达到最大值,50mm厚、频率125Hz处接近0.6-0.7。容重超过120kg/m3时,吸声性能反而下降,是因为材料变得致密,中高频吸声性能受到很大影响,当容重超过300kg/m3时,吸声性能减小很多。建筑声学中常用的吸声玻璃棉的厚度有2.5cm、5cm、10cm,容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚,12-48kg/m3的吸音棉。


    玻璃棉板经过处理后可以制成吸声吊顶板或吸声墙板。一般常见将80-120kg/m3的玻璃棉板周边经胶水固化处理后外包防火透声织物形成既美观又方便安装的吸声墙板,常见尺寸为1.2m×1.2m、1.2m×0.6m、0.6m×0.6m,厚度2.5cm或5cm。也有在110Kg/m3的玻璃棉的表面上直接喷刷透声装饰材料形成的吸声吊顶板。无论是玻璃棉吸声墙板还是吸声吊顶板,都需要使用高容重的玻璃棉,并经过一定的强化处理,以防止板材变形或过于松软。这一类的建筑材料既有良好的装饰性又保留了吸音棉良好的吸声特性,降噪系数NRC一般可以达到0.85以上。

    在体育馆、车间等大空间内,为了吸声降噪,常常使用以吸音棉为主要吸声材料的吸声体。吸声体可以根据要求制成板状、柱状、锥体或其他异型体。吸声体内部填充吸音棉,表面使用透声面层包裹。由于吸声体有多个表面吸声,吸声效率很高。
